鉻鐵礦砂型砂配制及應(yīng)用

作者：馬九玲發(fā)布時(shí)間：2021-09-14 14:33:52 來源：bdkqr.cn 點(diǎn)擊次數(shù):

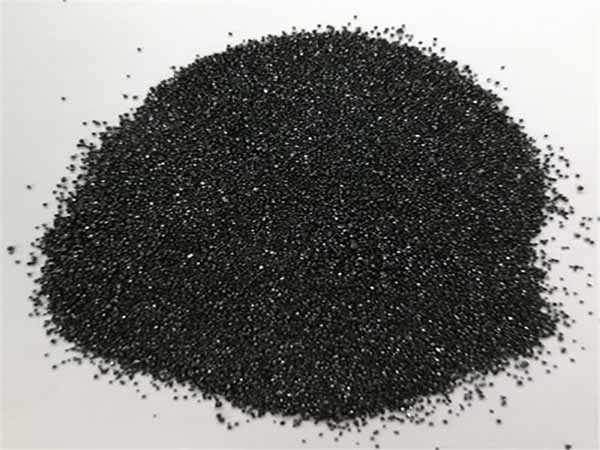

鉻鐵礦砂在鑄造生產(chǎn)中主要用于大型鑄鋼件的面砂，防止鑄件表面粘砂；其次將其磨粉用于鑄造涂料的耐火骨料；鉻鐵礦砂是激冷材料，在造型（制芯）時(shí)可替代部分冷鐵。那么鉻鐵礦砂型砂配制及應(yīng)用？

進(jìn)口鉻礦砂酸耗值較低,其配制工藝與石英呋喃砂相似。采用連續(xù)式混砂機(jī),混砂時(shí)間1min,固化劑、樹脂按調(diào)整好的程序自動操作。樹脂加入量1.5%~2%,固化劑加入量為30%~60%,24h抗拉強(qiáng)度約0.1MPa。因?yàn)橐c石英呋喃砂良好的接合,所以應(yīng)適當(dāng)延長可使用時(shí)間。

    鉻礦砂型砂的高溫性能

    (1)熱膨脹大型鑄鋼件由于型腔容積大和鋼水澆注時(shí)間長,在鑄型各部位及各層次將會造成較大溫差,為了防止和減少鑄造缺陷,應(yīng)盡可能選擇受熱后膨脹較小的型砂。圖3為幾種砂的熱膨脹曲線。,鉻礦砂比石英砂低得多,僅略高于鋯砂。

    (2)高溫強(qiáng)度

    鋯砂、石英呋喃樹脂砂在800~1000!范圍抗壓強(qiáng)度均小于0.6MPa,而鉻礦砂從1050開始隨溫度的升高強(qiáng)度突然上升到1200達(dá)到值為18MPa,然后逐漸減小,到1400時(shí)與鋯砂強(qiáng)度相同。

    這些情況表明,石英樹脂砂加熱后,樹脂燃燒分解,石英砂在1500不能燒結(jié)在一起,鋯砂在1300需經(jīng)歷較長時(shí)間才能燒結(jié)在一起,而鉻礦砂從1100就開始燒結(jié)(固相反應(yīng)),并能在1100或稍高一些溫度很快完成燒結(jié)。

    一般情況下,尖晶石礦的熔點(diǎn)較高,而鉻礦砂卻能在沒有液相的條件下產(chǎn)生固相燒結(jié),因此有效地防止了金屬的滲透。

上一篇：第一頁 | 下一篇：鉻礦砂的AFS平均細(xì)度怎么計(jì)算
